Kapea Pulse Butterfly -laserohjain



Suurin pulssin huippuvirta, jonka ohjain voi tarjota, on ≈2A, jos se on suurempi kuin tämä arvo, ohjain saattaa vaurioitua. Älä siis yritä yli 2A huippuvirtaa. Suurin pulssin huippuvirta, jonka laser voi kestää, on erilainen, ja pulssin leveyden ja toistotaajuuden välinen suhde on suhteellisen suuri. Yleensä kun toistotaajuus on pieni ja pulssin leveys kapea, siedettävä huippuvirta on suurempi.







● Laser plug and play.

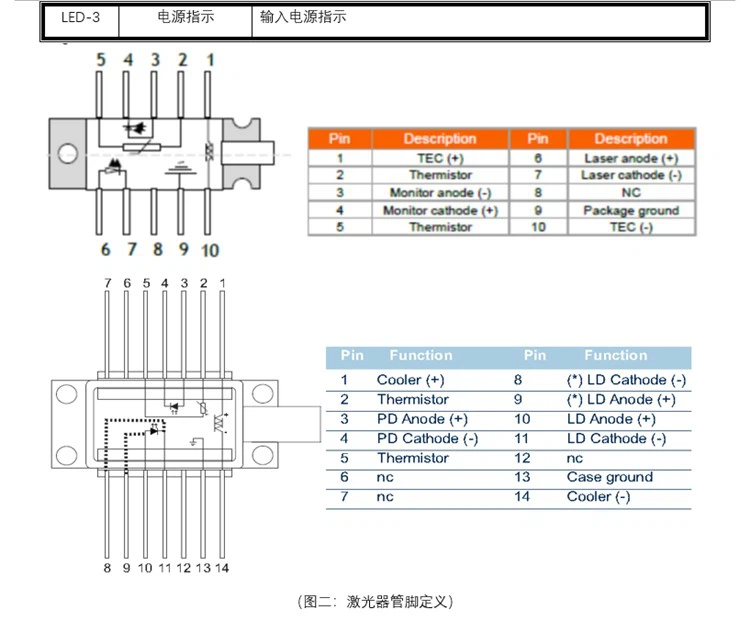

● Yhteensopiva 14PIN ja 10PIN eri aallonpituisten perhoslaserien kanssa
● TTL, LVTTL nousevan reunan liipaisin.
● 9V~15V yksittäinen virtalähde.
● Laservirran rajoitus, lämpötila, virtalähteen käänteisen kytkennän suojaus.
● Pulssinleveyden valvontalähtö.
● Integroitu lämpötilan säätö.
● 0.5ns ~ 10ns pulssin leveys säädettävä alue, toistotaajuus 20Hz ~ 50MHz.
● 0.3A~2A huipputaajuusmuuttajavirta.
● Sisäänrakennettu{0}}1 MHz:n liipaisin.
● Täyden kuorman virrankulutus<2W
● 62mm × 55mm pieni tilavuus





● MOPA-siemenvalolähde
● Lidar
● TOF-kuvaus
● Laseretäisyys
● OTDR
● Pulssilasertestaus ja -seulonta





Laserkannan suuren{0}}korkeataajuisen impedanssin vuoksi tarvitaan esijännite, joka ylittää huomattavasti laserin nimelliskäyttöjännitteen, jotta silmukka ohjataan tavoitehuippuvirtaan. Katso siksi seuraavat ohjeet ja vaiheet ennen käytön aloittamista varmistaaksesi, että laser ja ohjain toimivat normaalisti ilman vahingossa tapahtuvia vaurioita.

TEC-lukon oletuslämpötila: 25 astetta ; TEC maksimi käyttöjännite: 2V; TEC:n suurin käyttövirta: 1A.







1. Älä asenna laseria käynnistettäessä ensimmäistä kertaa, oikosulje "JP1" hyppysuojuksella tai liitä "EXT IN" ulkoisen signaalilähteen kautta ja syötä matalataajuinen TTL- tai LVTTL-signaali (10kHz~1MHz) ohjaimen laukaisemiseksi.

2. Kytke "PW-OUT" oskilloskooppiin, kytke virtalähde "DC IN" -liitäntään ja tarkkaile oskilloskoopin pulssiaaltomuotoa. Säädä "Rset-1" määrittääksesi, onko pulssin leveys alueella 0,5 ns ~ 10 ns. Jos se on normaalia, säädä pulssin leveys hieman tavoitearvoa pienemmäksi.

3. Irrota virtalähde, irrota "JP1"-jumpperi ja irrota "EXT IN"-tulo. Asenna, kiinnitä ja käynnistä laser sen jälkeen, kun olet varmistanut, ettei liipaisusignaalia tule ohjaimeen. Kun laserin lämpötila vakiintuu 25 asteeseen, "LED-4" syttyy. Kytke volttimittari liittimiin "Vb-OUT" ja "GND", säädä "Rset-2" ja tarkkaile volttimittarin lukemaa, säätöalue: 4V~30VDC. Alla olevassa kuvassa esitetyn pulssin leveyden ja PIV:n välisen vastaavan suhteen mukaisesti määritä Vb-jännite yhdessä tavoitepulssin leveyden ja tavoitehuippuoptisen tehon kanssa. (Voit myös aloittaa suoraan alimmasta jännitteestä).

4. Katkaise virransyöttö, kun olet säätänyt Vb:n tavoitearvoon alle 30 %:lla tai ottanut suoraan alimman jännitteen. Liitä "JP-1" jumpperikorkki tai liitä ulkoinen signaalilähde "EXT IN" -liitäntään, ja liipaisusignaalin alkuarvon tulee olla mahdollisimman pieni, kuten 100 kHz.

5. Kun virta on kytketty päälle, järjestelmä siirtyy normaaliin toimintatilaan, kun "LED-4" syttyy. Tällä hetkellä pulssivalosignaalia voidaan tarkkailla optisen tehomittarin ja valotunnistimen kautta. Säädä toistotaajuutta, pulssin leveyttä ja esijännitettä tarpeen mukaan, kunnes lähtöteho ja pulssin leveys saavuttavat tavoitteen ja toimintaprosessi päättyy.







Suurin pulssin huippuvirta, jonka ohjain voi tarjota, on ≈2A, jos se on suurempi kuin tämä arvo, ohjain saattaa vaurioitua. Älä siis yritä yli 2A huippuvirtaa. Suurin pulssin huippuvirta, jonka laser voi kestää, on erilainen, ja sillä on suhteellisen suuri suhde pulssin leveyteen ja toistotaajuuteen. Yleensä kun toistotaajuus on pieni ja pulssin leveys kapea, siedettävä huippuvirta on suurempi.



Laserin katodin oikosulun tai anodin ylijännitteen aiheuttamien vaurioiden välttämiseksi laserin CW-virtarajaksi asetetaan 100mA. Suojaamalla laseria se myös rajoittaa pulssivirtaa. Suurin pulssivirran=toistojakso ÷ pulssin leveys × 100 mA. Laserlämpötilan suojauksen periaate: Vain kun laserin sisäinen lämpötila on vakaa 25 asteessa, "Vb":ssä on jännite sen jälkeen, kun "LED-4" syttyy, muuten esijännitepiiri ei toimi ja lähtö on nolla. Kun laser laskee lämpötilaa, bias-piiri lopettaa välittömästi virran syöttämisen laseriin. Ohjain tarjoaa myös sisääntulon käänteisen napaisuuden suojauksen ja ylijännitesuojan, joiden periaatetta ei tässä tarkemmin kuvata.

Parempaa suorituskykyä varten on saatavana laserhitsausversio.





Koska eri laserit reagoivat eri tavalla pulssivirtaan, voi esiintyä aaltomuotoongelmia, kuten hidas nouseva reuna ja korkea värähtely. Itse laserin hajainduktanssin ja pakkauskondensaattorin sarjavaikutuksen lisäksi valon heijastus voi aiheuttaa edellä mainitut kaksi tilannetta. Huipputeho on lähellä nimellisen CW-tehon ylärajaa tai ylittää sen, ja yllä olevat kaksi tilannetta voivat esiintyä pitkillä pulsseilla. Yleensä siellä on näkyvä kriittinen piste, joka osoittaa, että optinen teho ei enää nouse virran noustessa tai jopa laskee. Otetaan esimerkkinä CM96Z-sarjan laser:





Voidaan nähdä, että kapea pulssi on normaali. Kun pulssi on pitkä, aaltomuoto värähtelee sen jälkeen, kun huippuvirta on suurempi kuin nimellinen CW-nimellisvirta, käyttövirta kaksinkertaistuu ja lähtöteho kasvaa vain 30 %. Tämä värähtely johtuu pääasiassa linssin heijastuskertoimesta, kuitukytkennästä ja FBG-hilan heijastuksesta. Eri laserperheet käyttäytyvät hyvin eri tavalla. Tässä tapauksessa vastaavaa pulssin leveyden ja virran välistä suhdetta voidaan säätää hyväksyttävän tasapainopisteen löytämiseksi.

Kolmen parametrin pulssin leveyden, toistotaajuuden ja huippuvirran välistä suhdetta on vaikea tasapainottaa täydellisesti laserien erojen vuoksi. Tyypillinen piirin oletusasetus on 10 ns pulssinleveys, ja huippuvirta ei muutu toistotaajuudella toistotaajuusalueella 50 Hz ~ 1 MHz ja pysyy vakaana. On suositeltavaa käyttää 1 %:n tai pienempää käyttösuhdetta pulssin leveydellä 0,5 ns ~ 10 ns. Mitä pienempi hyötysuhde, sitä pienempi toistotaajuuden vaikutus.
