OE25M/05M-sarjan vedenalaiset optiset{2}}sähköliittimet



Kosketinnastat: 2–7 ydintä

Kosketusvastus:<20 mΩ

Eristysvastus:

Normal condition: >2000 MΩ

Environmental test: >1000 MΩ

Dielektrinen lujuus: Vähemmän tai yhtä suuri kuin 1500 V/DC, 1 min

Yksi-ydinvirran luokitus: pienempi tai yhtä suuri kuin 20 A

Lisäyksen menetys:

1,2 dB standardi / 0,6 dB pieni häviö (1310 nm)

1,0 dB standardi / 0,5 dB pieni häviö (1550 nm)

Mechanical Life: >500 sykliä

Tehdastestipaine:

Vakiosivupaine: 5 MPa

Muokattavissa jopa 20 MPa:n sivupaineeseen

Valinnainen pitkittäinen vedenpitävä toiminto pistorasioihin

Käyttölämpötila: -45 - 90 astetta





Liitinkotelo: tavallinen ruostumaton teräs 316L, muokattavissa titaaniseokselle TC4

Optiset koskettimet: Zirkonia keraaminen holkki

Sähkökoskettimet: kullattua{0}} messinkiä

Tiivistepääty: ruostumaton teräs 316L

Kaapeli: polyuretaani- tai kumi{0}}vaippainen kaapeli

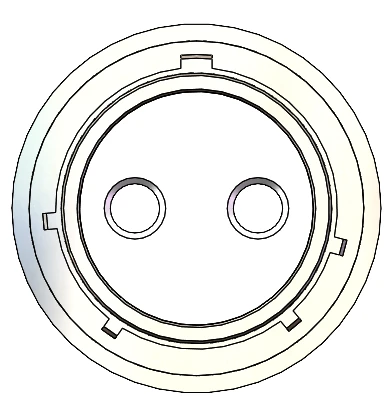

Kokoonpano:2 optista/sähköistä ydintä Yksittäinen{0}}ydin nykyinen luokitus: 20A Käyttöjännite:1000V DC/AC rms Dielektrinen lujuus:1500V DC Lisäyksen menetys:Vähemmän tai yhtä suuri kuin 1,0 dB @ 1550 nm

Kokoonpano:4 optista/sähköistä ydintä Yksittäinen{0}}ydin nykyinen luokitus: 10A Käyttöjännite:500V DC/AC rms Dielektrinen lujuus:1500V DC Lisäyksen menetys:Vähemmän tai yhtä suuri kuin 1,0 dB @ 1550 nm

Kokoonpano:7 optista/sähköistä ydintä Yksittäinen{0}}ydin nykyinen luokitus: 5A Käyttöjännite:500V DC/AC rms Dielektrinen lujuus:1000V DC Lisäyksen menetys:Vähemmän tai yhtä suuri kuin 1,0 dB @ 1550 nm

Huomautus: Räätälöitävissä eri ytimien määrälle (optiset, sähköiset tai RF-lähetysvaatimukset).





Pistokkeen suunnittelu:



OE25M/05MTEXFY Pystysuuntainen hännän kiinnitystyyppi



Pistorasian mallit:





Tiivistyskorkin muotoilu:











✔ Tukeva & Luotettava– Suunniteltu ankariin vedenalaisiin ympäristöihin korkean{0}}paineen ja korroosion{1}}kestoisilla materiaaleilla.
✔ Alhainen signaalihäviö– Tarkat zirkoniumoksidiholkit takaavat minimaalisen syöttöhäviön ja erinomaisen optisen suorituskyvyn.
✔ Hybridijoustavuus– Tukee optisia, sähköisiä ja hybridikokoonpanoja (2–7 ydintä).
✔ Mukautettavat ratkaisut– Räätälöidyt paineluokitukset, materiaalit ja tiivistysvaihtoehdot sovellukseesi sopiviksi.
✔ Pitkä käyttöikä – >500 kytkentäjaksoa vakaalla sähköisellä ja optisella suorituskyvyllä.





K: Mikä tekee OE25M/20M:stä sopivan syvänmeren-sovelluksiin?
V: Sen 316 litran ruostumattomasta teräksestä (tai valinnaisesta titaanista) valmistettu kotelo, korkea-painetiivistys (jopa 20 MPa) ja laaja lämpötila-alue (-45 asteesta +90 asteeseen) takaavat kestävyyden äärimmäisissä olosuhteissa.

K: Voinko mukauttaa liitintä optisia/sähköisiä signaaleja varten?
V: Kyllä! OE25M/20M tukee hybridikokoonpanoja-määritä ydinmääräsi (2–7) ja lähetystarpeesi (optinen/sähköinen/RF).

K: Millaista lisäyshäviötä voin odottaa?
V: Niin alhainen kuin0,5 dB @ 1550 nm(pieni-tappiovaihtoehto) tai0,6 dB @ 1310 nmvarmistaen tehokkaan signaalinsiirron.

K: Onko liitin uudelleenkäytettävä?
A: Absolutely. With >500 kytkentäjaksoa ja kestävät koskettimet, se on suunniteltu toistuvaan käyttöön ilman suorituskyvyn heikkenemistä.
