DMM-sarjan Dry Plug Metal Shell valosähköinen vesitiivis liitin
Kuivaa pistoke ja irrota vesitiivis liitin
Koskettimet ja eristimet on upotettu ja integroitu
Eristimet ja 0-renkaat on koottu vaippaan vaihtamisen helpottamiseksi
Pistorasiat ovat saatavana kierre- ja laippakiinnitteisinä
13 kuorimallia, useita kontaktijärjestelyjä ja jopa 203 kontaktia
Kuvaus
Kuvaus
-
Dry{0}}mate vesitiivis liitin, suunniteltu turvalliseen liittämiseen ja irrotukseen ilman kosteuden sisäänpääsyä
-
Integroitu rakenne, johon on upotettu koskettimet ja eristeet lisäämään luotettavuutta
-
Eristeet ja O{0}}renkaat on koottu valmiiksi kuoren kanssa kätevää huoltoa ja vaihtoa varten
-
Pistorasiavaihtoehdot sisältävät sekä kierre- että laippakiinnitystyypit
-
Saatavana 13 kuorikokoa useilla kosketinkokoonpanoilla, jotka tukevat jopa 203 kontaktia
-
Pystyy lähettämäänsähköiset signaalit, optiset signaalit, jahybridisähkö{0}}optiset signaalit
-
Kiinnitetty kohdistusrakenne estää kohdistusvirheen ja virheellisen liitoksen
-
Kestää korkeaa painetta aina140 MPa
-
Erilaisia kuorimateriaaleja ja kaapelien päätemenetelmiä saatavilla pyynnöstä
Sovellukset
- Offshore-porauslautat
- Merivoimien upotettavat järjestelmät
- Napaviestintä ja voimalinkit
DMM-sarjan vesitiiviiden liittimien nimeämissäännöt
Tekninen parametri
-
Painenkestävyys: Jopa 140 MPa (vaihtelee kuoren materiaalin mukaan)
-
Mekaaninen kestävyys: 1000 paritussykliä (O--rengas mitoitettu 100 syklille)
-
Tärinänkestävyys: 10 Hz - 500 Hz siniaalto, kiihtyvyys jopa 10 g
-
Iskunkesto: 11 ms puoli-siniaalto, kiihtyvyys jopa 50 g
-
Käyttölämpötila-alue: -40 astetta +85 asteeseen
-
Suolasumutuskestävyys: 100 tuntia
Nimellispaineen kestävyys
DMM-sarjatarjoaa valinnaisia titaaniseoksia tai vahvempia{0}}materiaaleja liittimen kuoreen, jolloin paineenkestoluokitus on jopa140 MPa. Viitteeksi standardi316L ruostumaton teräskuorion paineenkestoarvot alla olevan taulukon mukaisesti.
|
Shellin tekniset tiedot |
Ei PBOF |
PBOF |
|
D |
110Mpa |
EI MITÄÄN |
|
E |
110Mpa |
EI MITÄÄN |
|
G |
110Mpa |
20Mpa |
|
K |
80Mpa |
20Mpa |
|
L |
80Mpa |
20Mpa |
|
M |
80Mpa |
20Mpa |
|
O |
70Mpa |
20Mpa |
|
P |
70Mpa |
14 Mpa |
|
Q |
45 Mpa |
14 Mpa |
|
R |
45 Mpa |
14 Mpa |
|
T |
45 Mpa |
EI MITÄÄN |
|
V |
45 Mpa |
EI MITÄÄN |
|
X |
45 Mpa |
EI MITÄÄN |
Materiaali
- Pistorasian kotelo:316L ruostumaton teräs (valinnainen titaaniseos)
- Pistokekotelo:316L ruostumaton teräs (valinnainen titaaniseos)
- Eristin:vahvistettu molekyylimateriaali
- Ota yhteyttä:kullattu-kupariseos
- Lukituskorkki:316L ruostumaton teräs (valinnainen kupariseos)
- O-rengas:nitriilikumi
Paikannin avain
Parittelun tarkkuuden ja kohdistuksen parantamiseksiDMM-sarjan liittimeton suunniteltukaksi paikannusnäppäintä.
- Theensisijainen avainon kiinnitettyKello 12 asento.
- Thetoissijainen avainon sijoitettu osoitteeseen a135 asteen kulmasuhteessa ensisijaiseen avaimeen oletusarvoisesti.
- Mukautetut näppäinvaihtoehdot ovat saatavilla osoitteessa90 astetta, 120 astetta, 150 astetta tai 170 astetta, riippuen sovelluksen erityisvaatimuksista.
DMM BCR Kierteitetyn asennustapin kannan mitat
|
Asunto NO. |
Asennuslanka |
B ф (mm) |
C Avaimen koko |
Läpivientireiän halkaisija ф |
Asennusmomentti NM |
|
D |
3/8-24 UNF-2A |
19.1 |
15.8 |
9.5 |
3.4-4 |
|
E |
1/2-20 UNF-2A |
22.1 |
19.1 |
12.7 |
5.7-6.2 |
|
G |
5/8-24 UNEF-2A |
25.4 |
22.1 |
15.9 |
7.4-9.6 |
|
K |
3/4-20 UNEF-2A |
28.5 |
25.4 |
19.1 |
8.5-11.3 |
|
L |
7/8-20 UNEF-2A |
31.8 |
28.6 |
22.2 |
10.2-12.4 |
|
M |
1-20 UNEF-2A |
34.8 |
31.8 |
25.4 |
13.6-17 |
|
O |
8.11.-16.16 UN-2A |
41.2 |
38.1 |
28.6 |
14.7-18.1 |
|
P |
4.11.-16. UN-2A |
44.5 |
41.2 |
31.8 |
15.8-19.2 |
|
Q |
13/8-16 UN-2A |
47.5 |
44.5 |
34.9 |
17-20.3 |
|
R |
2.11.-16. UN-2A |
50.8 |
47.5 |
38.1 |
19.2-24.9 |
|
T |
2-16 UN-2A |
63.5 |
60.2 |
50.8 |
23.7-28.3 |
|
U |
2 1/4-16 UN -2A |
69.9 |
66.8 |
57.2 |
24.9-29.4 |
|
X |
2 3/4-16 UN-2A |
88.9 |
80.3 |
69.9 |
27.1-31.6 |
DMM FCR laippakiinnitystappien pistorasian mitat
|
Asunto NO. |
A ф (mm) |
B Neliön kokoinen |
C Asennusreiän koko |
D ф (mm) |
Poraus halk. |
Viiste halk. |
Peilin halk. |
|
D |
19.1 |
22.1 |
8.5 |
9.5 |
9.5 |
10.8 |
30 |
|
E |
22.1 |
25.4 |
9.8 |
12.7 |
12.7 |
14 |
34.8 |
|
G |
25.4 |
28.5 |
11.5 |
17.4 |
17.5 |
18.5 |
39.6 |
|
K |
28.5 |
31.8 |
13 |
19 |
19.1 |
20.3 |
44.5 |
|
L |
31.8 |
34.8 |
14.3 |
22.2 |
22.2 |
23.3 |
47.5 |
|
M |
34.8 |
38.1 |
15.1 |
25.4 |
25.4 |
26.4 |
53.9 |
|
O |
41.2 |
44.5 |
18.4 |
28.5 |
28.6 |
29.9 |
62 |
|
P |
44.5 |
47.5 |
19.7 |
31.7 |
31.8 |
32.8 |
66.6 |
|
Q |
47.5 |
50.8 |
21.1 |
34.9 |
34.9 |
36.2 |
73.4 |
|
R |
50.8 |
53.9 |
22.5 |
38.1 |
38.1 |
39.1 |
76.2 |
|
T |
63.5 |
66.6 |
26.5 |
50.8 |
50.8 |
52.1 |
95.3 |
|
U |
69.9 |
72.9 |
28.3 |
57.1 |
63.5 |
58.2 |
101.6 |
|
X |
88.9 |
92 |
37.3 |
69.8 |
69.9 |
71.1 |
128.5 |
DMM CCP naarasliittimen mitat
|
Asunto NO. |
D |
E |
G |
K |
L |
M |
O |
O |
Q |
R |
T |
U |
X |
|
A ф (mm) |
19.1 |
22.1 |
25.4 |
28.5 |
31.8 |
34.8 |
41.2 |
44.5 |
47.5 |
50.8 |
63.5 |
69.9 |
88.9 |
DMM CCR PBOF öljy{0}}täytetyn tulpan mitat
|
Asunto NO. |
A(mm) |
B(mm) |
C(mm) |
|
G |
25.4 |
12.7 |
15.8 |
|
K |
28.5 |
12.7 |
15.8 |
|
L |
31.8 |
14.2 |
19.1 |
|
M |
34.8 |
14.2 |
19.1 |
|
O |
41.2 |
23.9 |
28.5 |
|
P |
44.5 |
23.9 |
28.5 |
|
Q |
47.5 |
26.9 |
31.8 |
|
R |
50.8 |
26.9 |
31.8 |
DMM CCP PBOF Oil{0}}täytetyn tulpan mitat
DMM CCP RA PBOF Oikean kulman öljytäytteisen tulpan mitat
|
Asunto nro |
A(mm) |
B(mm) |
C(mm) |
D(mm) |
Mutterin vääntömomentti (NM) |
Rec. putken sisähalk. |
|
G |
25.4 |
12.7 |
15.8 |
55.9 |
4.5-5.7 |
12.7 |
|
K |
28.5 |
12.7 |
15.8 |
55.9 |
4.5-6.8 |
12.7 |
|
L |
31.8 |
14.2 |
19.1 |
60.2 |
5.7-7.9 |
16 |
|
M |
34.8 |
14.2 |
19.1 |
60.2 |
7.4-10.7 |
16 |
|
O |
41.2 |
23.9 |
28.5 |
76.2 |
8.5-11.9 |
25.4 |
|
P |
44.5 |
23.9 |
28.5 |
76.2 |
9-12.4 |
25.4 |
|
Q |
47.5 |
26.9 |
31.8 |
81.3 |
9.6-13 |
28.7 |
|
R |
50.8 |
26.9 |
31.8 |
81.3 |
10.2-13.6 |
28.7 |
|
Asunto nro |
A ф (mm) |
B ф (mm) |
|
D |
19.1 |
20.6 |
|
E |
22.1 |
23.6 |
|
G |
25.4 |
26.9 |
|
K |
28.5 |
30.5 |
|
L |
31.8 |
33.3 |
|
M |
34.8 |
36.6 |
|
O |
41.2 |
42.7 |
|
P |
44.5 |
46 |
|
Q |
47.5 |
49.3 |
|
R |
50.8 |
53.9 |
|
T |
63.5 |
66.6 |
|
U |
69.9 |
72.9 |
|
X |
88.9 |
92 |
DMM-sähköliittimen sähköiset parametrit
- Nimellisjännite: 600VDC
- Nimellisvirta:<23A (depending on contact size and cable specifications)
- Eristysvastus:>1000 MΩ (200 MΩ korkean-jännitteen, korkean-lämpötilan ja kosteuden testauksen jälkeen)
- Kosketusvastus:<10mΩ
- Dielektrinen kestojännite: 1000 VAC
Vakiovirtamittari
|
Yhteystiedot |
Halkaisija (mm) |
Kosketinvastus (mQ) |
Nimellisvirta (A) |
Johdon koko AWG |
|
22# |
Ф0.76 |
Pienempi tai yhtä suuri kuin 12 |
5 |
20 |
|
20# |
Ф1.00 |
Pienempi tai yhtä suuri kuin 5 |
7.5 |
18 |
|
16# |
Ф1.60 |
Pienempi tai yhtä suuri kuin 2,5 |
13 |
16 |
|
14# |
Ф1.98 |
Pienempi tai yhtä suuri kuin 2,0 |
20 |
12 |
|
10# |
Ф3.15 |
Pienempi tai yhtä suuri kuin 1,0 |
40 |
8 |

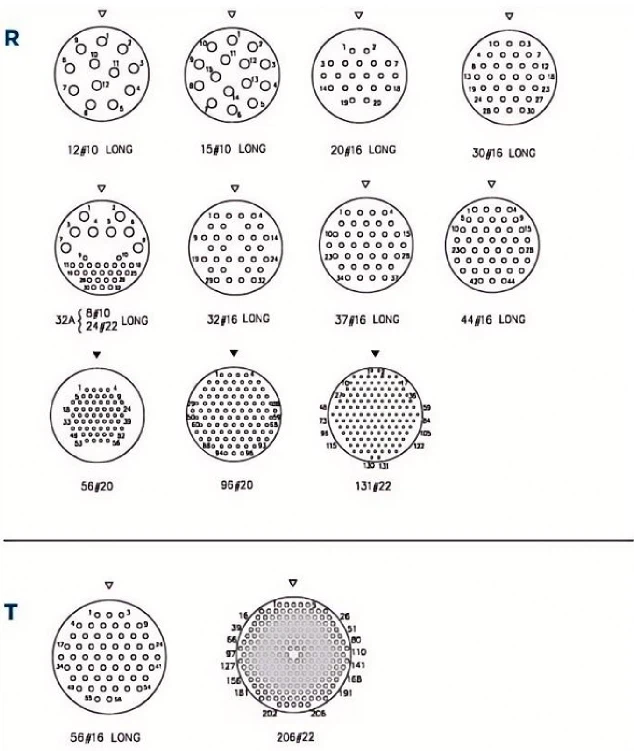

Sähköliittimen kosketinjärjestely
DMM-optisen liittimen tekniset parametrit
- Lisäyshäviö: pienempi tai yhtä suuri kuin 1,0 dB
- Nimellisjännite: 600VDC
- Nimellisvirta:<23A (depending on contact size and cable specifications)
- Insulation resistance: >1000MΩ (200MΩ jännitteen, korkean lämpötilan ja kostean lämmön kestävyyden jälkeen)
- Kosketusvastus:<10mΩ
- Dielektrinen kestojännite: 1000 VAC
Yhteydenottojärjestely
Miksi valita meidät
• Luotettavuus - Tarkennettu suunnittelu
DMM-sarjan vesitiiviit liittimet on suunniteltu vaativiin ympäristöihin. Ominaisuuksilla, kuten kuiva - mate vesitiivis rakenne, avainkohdistus estää - virheelliset yhteenliittymät, ja valmiiksi - kootut komponentit helpottavat huoltoa, ne takaavat pitkän - aikavälin vakaan toiminnan offshore-, merivoimissa ja kriittisissä napakoneistoissa.
• Monipuolisuus ja mukauttaminen
Saatavana 13 vaippakokoa, useita kosketinkokoonpanoja (tukee jopa 203 kosketinta) ja vaihtoehtoja vaippamateriaaleille (316L ruostumaton teräs, titaaniseos) ja kaapelin päätemenetelmille. Tarjoamme myös mukautettuja avainkulmia (90 astetta, 120 astetta jne.) ainutlaatuisten järjestelmävaatimusten mukaan.
• Todistettu suorituskyky
Kestää korkeaa painetta (jopa 140 MPa sopivilla materiaaleilla), tärinää (10 Hz - 500 Hz) ja iskuja (11 ms puoli - siniaaltoa). Testattu ja luotettu offshore-porauslautoissa, merivoimien uppojärjestelmissä, mikä todistaa niiden kestävyyden äärimmäisissä olosuhteissa.
• Kattava asiantuntemus
Tukee - syvällistä tietämystä liittimien nimeämissäännöistä, materiaaliominaisuuksista ja teknisistä parametreista. Tiimimme tarjoaa tuki - - - päähän-oikean liitinvaihtoehdon valinnasta - jälkimyyntipalveluun-, joka varmistaa saumattoman integroinnin järjestelmiisi.
UKK
Q1: Voivatko DMM-sarjan liittimet käsitellä sekä sähköisiä että optisia signaaleja?
A1: Kyllä! Ne on suunniteltu lähettämään sähköisiä signaaleja, optisia signaaleja ja hybridisähköisiä - optisia signaaleja, joten ne ovat ihanteellisia integroituihin järjestelmiin, jotka tarvitsevat usean - signaalin lähetystä.
Q2: Kuinka valitsen oikean kuoren koon ja kontaktikokoonpanon?
A2: Harkitse sovelluksesi tilarajoituksia, signaalityypin/määrän tarpeita. Tiimimme voi auttaa-jakamaan tietoja, kuten jännite-/virtavaatimukset, signaalien lukumäärän ja asennusympäristön. Opastamme sinua käyttämään 13 kuorikokoa ja yhteystietoja (jopa 203 yhteystietoa).
Q3: Mitä eroa on "No PBOF" ja "PBOF" paineenkestossa?
A3: "PBOF" tarkoittaa öljyn - täyttöpainetasapainoa. Se vaikuttaa paineenkestävyyteen-tarkista "Nimellispaineen kestävyys" -taulukko. Esimerkiksi kuoressa "G" on 110 MPa (ei PBOF) vs. 20 MPa (PBOF). Valitse järjestelmäsi paineen ja ympäristöolosuhteiden perusteella.
Q4: Onko mukautettuja avainkulmia vaikea tilata?
A4: Ei ollenkaan! Tarjoamme mukautetun näppäilyn 90 astetta, 120 astetta, 150 astetta tai 170 astetta sovellustarpeiden mukaan. Ilmoita vain haluamasi kulma tilausta tehdessäsi, niin valmistamme sen mukaan.
Jos olet kiinnostunut meidänDMM-sarjan Dry Plug Metal Shell valosähköinen vesitiivis liitinja haluat selvittää, kuinka he voivat parantaa järjestelmäsi luotettavuutta äärimmäisissä ympäristöissä, ota meihin yhteyttä jo tänään. Keskustellaan projektisi vaatimuksista ja löydetään täydellinen liitinratkaisu!
